표지전원시설

묽은 황산 속에 과산화연(過酸化鉛-PbO2)과 해면상연(海綿狀鉛-Pb)을 전해액(電解液 -Electrolyte)속에 침적하면 이온화 경향이 큰 해면상연은 음극(-)이 되고 이온화 경향이 적은 과산화연은 양극(+)이 되어 기전력(起電力)이 발생하는 원리이다.

축전지의 종류	완전충전시의 비중(25℃)	부동충전 전압(V/Cell)
고정용 축전지	1.215	2.15 ~ 2.17
가반용 축전지	1.240	2.18 ~ 2.20

구 분	Hi-Ca 100	PS-250E	LDA-400	VGS-350
용 량	12V 100Ah	2V 250Ah	2V 400Ah	2V 350Ah
비 중	1.200	1.215	1.280	1.203(Gel)
치 수	L330, W172, H218	L198, W173, H328	L195, W195, H450	L124, W206, H512

태양전지는 광기전력효과 또는 광전효과(Photovoltaic Effect)의 원리에 의하여 전기적 에너지를 발생 시키는 장치로 반도체에 햇빛을 비추면 내부에 전자와 정공(Positive Hole)이 발생되고, PN접합부 부근에 발생된 전자와 정공은 각각 N층과 P층의 방향으로 이동되며 이동된 반도체 양단에는 전위차(電位差)가 생겨 전기가 발생하는 장치이다.
태양전지 및 축전지의 용량결정은 부하 사용량과 시스템 효율 및 경사면 일사량에 따라 결정되어야 하며 태양전지의 부조일(Sunless Day)수는 3일을 기준으로 하나, 태양전지시스템용 축전지의 용량은 4일 간의 보충전 없이 부화를 동작할 수 있는 용량을 감안하여 설계되어야 한다.
태양전지의 모듈의 구성은 광기전력 효과를 이용하고 태양에너지를 전기에너지로 변환시키는 반도체소자를 태양전지(Solar Cell)라 하며 개개의 태양전지는 그 면적이 10×10㎝ 정도이고 태양전지의 출력전압은 통상 1.5W정도이다.

태양전지판의 재질은 투명한 저 철분 강화재로 되어 있어 반사손실이 10% 미만이 되게 하여야 한다.
전지판의 Frame은 산화 처리된 Aluminium Anodizing으로 표면 처리된 재질을 사용하여 충분한 내염(耐鹽) 특성이 있게 한다.
태양전지판의 설치는 Panel의 정면이 정 남향(正南向)을 향하게 하는 것이 원칙이나 부득이 한 경우에는 동쪽으로 10° 또는 서쪽으로 20° 범위 내로 설치 하여야 한다.

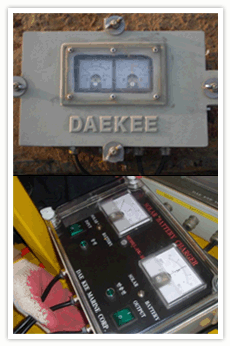

충방전조절기는 Solar Panel에 전기적 신호를 검출하여 축전지의 과충전 및 과방전 보호를 위한 기능으로 자동 충방전 조절 장치이다.

개 요
A/D Converter는 AC220V를 동명기의 정격전원인 DC12V로 변환하는 Converter기능과 정전압 정전류 조정 기능으로 교량등에 안정된 전원을 공급하는 장치이다.
입 력
- 상수 : 단상
- 정격 전압 : AC 220V
- 입력 범위 : 정격전압의 ±10%
- 정격주파수 : 60Hz
출 력
- 정격 전압 : DC 12V
- 출력 전류 : 5A
- 전압안정도 : ±2%이내
- 효 율 : 정격부하에서 60%이상
