교량표지(橋梁標識)

교량 아래에 가항수역(可航水域)이나 항로의 중앙, 교량 양측 및 교각의 존재를 알리기 위하여 교량이나 교각 등에 설치한 등화(燈火)와 표지(標識)를 말한다.

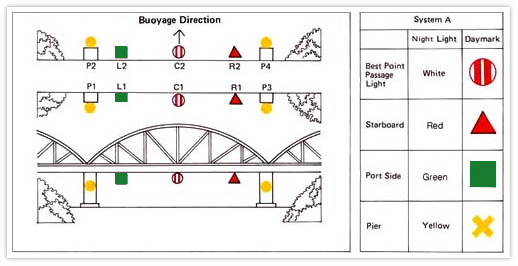

교랑등(Marking by Night / Bridge Lights)

종류	내 용	등 색
좌현등 우현등 중앙등 교각등	교량아래의 가항수역이나 항로의 좌측 끝을 표시 교량아래의 가항수역이나 항로의 우측 끝을 표시 교량아래의 가항수역이나 항로의 중앙을 표시 교각의 존재를 표시	녹(Green) 적(Red) 백(White) 황(Yellow)

교량표(Marking by Day / Day Mark)

종류	내 용	도 색
좌현표 우현표 중앙표	교량아래의 가항수역이나 항로의 좌측 끝을 표시 교량아래의 가항수역이나 항로의 우측 끝을 표시 교량아래의 가항수역이나 항로의 중앙을 표시	녹(Green) 적(Red) 백색바탕에 적색종선 2선 이상

Racon(Radar Beacon)

• Racon 1개를 설치할 경우에는 "통항의 최적지점"을 표시할 수 있도록 설치한다.
• 두 개의 Racon을 설치할 때에는 오른쪽 교각에는 Morse code "T"(―)를, 왼쪽 교각에는 Morse code "B"(―…) 신호가 되도록 하여야 한다.
• Racon 설치 시 추적을 확실하게 하기 위하여 다른 표적으로부터 애매 모호한 반향(혼신)이 없도록 주의하여야 한다.

Light / Lite Pipe

항로폭이 좁은 경우에 교각 조사등(照射燈)이 항해자의 눈부심을 유발할 수 있으므로 교각의 존재를 확실히 나타내기 위하여 적절한 크기의 Light Pipe를 교각 중앙에 수직으로 설치한다.

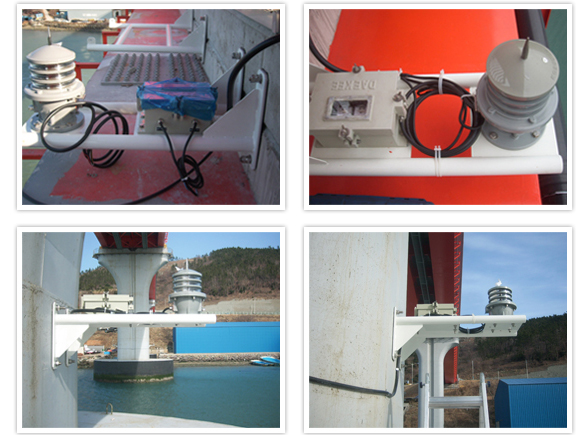

설치사례
